松香樹脂造粒

松香，這種源自松樹科植物的天然油樹松脂，其核心成分是C19H29COOH，占比高達90%。這種樹脂酸，作為松香的最主要成分，具有強烈的不飽和性和紫外光吸收性，能夠在空氣中自動或誘導氧化。松香呈現出淡黃色至淡棕色的外觀，帶有玻璃般的光澤和獨特的松節油香氣。其物理性質包括密度、熔點和軟化點等，使其在應用中具有廣泛的適用性。

松香在多種溶劑中表現出良好的溶解性，如乙醇、乙醚、丙酮等，同時也具有增黏、乳化、軟化、防潮、防腐和絕緣等多重優良性能。然而，它在溶劑中容易結晶，這是由于松香中的異構體溶解度和水分含量差異所致。當松香的水分含量超過一定閾值時，其結晶傾向會顯著增加，這會對松香的質量產生不利影響，導致膠黏劑出現絮狀物或沉淀小顆粒，使膠液變得不透明。

松香，這種源自松樹科植物的天然油樹松脂，經過高溫熔化后成為水狀，隨后干結成塊狀固體，呈現出焦黃深紅的顏色。它不僅是重要的化工原料，還在日常生活、工業制造中發揮著關鍵作用。在電路板焊接時，松香作為助焊劑能提高焊接質量；在樂器制作中，松香被涂抹在弦樂的弓毛上，用以增大摩擦，使音樂更加悅耳；而在學習芭蕾時，松香則起到防滑作用，確保表演者的安全。

松香的品質評估涉及多個方面，包括顏色、酸值、軟化點以及透明度等。顏色越淺，品質通常越好；同時，松香酸含量越高，其酸值和軟化點也會相應提升。此外，松香的黏性優異，特別是在壓敏性、快黏性和低溫黏性方面表現突出。然而，需要注意的是，由于松香含有雙鍵和羧基，其穩定性較差，容易受到光、熱、氧的影響而發生粉化和變色。同時，松香與空氣的混合物在極細粉塵狀態下具有爆炸危險性，需謹慎處理。

松香根據品質不同分為特、一、二、三、四、五共6個等級，每個等級都有其特定的應用場景和價值。

松香的來源

松香，這種珍貴的天然油樹松脂，源自松樹科植物。經過高溫熔化后，它變為水狀，隨后自然干結成塊狀固體，呈現出焦黃深紅的誘人色彩。這種資源不僅在化工領域扮演著重要角色，還是日常生活和工業制造中不可或缺的寶貴材料。

1、脂松香

脂松香是通過采割松脂并經過再加工提煉得到的。這種松香的特點在于能夠連續采割松樹，從而實現資源的有效利用。值得一提的是，中國擁有豐富的松脂資源，因此成為脂松香產量最大的國家。預計在未來20-30年內，世界脂松香的年產量仍將持續保持在65-70萬噸以上。

2、木松香

木松香是通過將松根或樹干切碎，并利用溶劑浸提的方法提取樹脂，再經過一系列的加工提煉得到的松香。相較于脂松香，木松香的產量在全球松香總量中所占比例較小，估計僅占5%以下。

3、浮油松香

浮油松香源于木材制漿造紙工業，通過加工硫酸鹽制漿中回收的黑液而成。早期，其性能不及脂松香，但隨質量提升，現今已與脂松香相當。因造紙中松木使用比例下降，浮油分餾所得松香產量亦從27%降至21%。盡管近年來粗浮油分餾能力有所增強，但浮油松香產量保持相對穩定，約占松香總量的30%-35%。

松香的多樣用途

松香在多種工業領域中發揮著關鍵作用。它常被用作熱熔、壓敏和溶劑型膠黏劑的增黏樹脂，能有效提升初黏性和粘接強度。此外，松香還能增強水性丙烯酸酯復膜膠的干燥性及剝離強度，其最佳添加量為單體總量的6%。需注意的是，由于松香呈弱酸性，在SBS類型萬能膠或噴膠中的用量過大時，可能會腐蝕鐵制包裝，導致膠液變為棕黑色，盡管這并不損害其粘接性能，但外觀上的變化仍可能引發顧慮。

松香對光、熱、氧的反應相當敏感，特別是粉末狀的松香極易氧化。因此，通常建議將松香整塊儲存，以防止其因氧化而導致的顏色變深和性能改變。塊狀松香表面在氧化時會形成一層氧化膜，這層膜能有效保護內部的松香不再進一步氧化。同時，潮濕環境會加速松香的氧化過程，深度氧化時甚至會釋放出乙酸。盡管如此，松香作為一種關鍵的化工原料，其應用范圍依然廣泛，涵蓋多個工業部門。

1、肥皂工業中的應用

松香與純堿或燒堿共同經過蒸煮工藝，可制得松香皂。這種松香皂不僅去污力強大，還具備易溶于水、能溶解油脂以及易起泡沫的優點。松香的粘性特質，則能有效防止肥皂出現開裂和酸敗變質的問題。

2、造紙工業的應用

在造紙過程中，松香扮演著重要的角色。它被用來制備抄紙膠料，通過與苛性鈉反應生成松香鈉皂，這種皂化產物與紙漿混合后，再加入明礬，使松香形成不溶于水的游離樹脂酸微粒，這些微粒能夠附著在紙漿的小纖維上。當紙漿在干燥過程中受到滾壓和加熱時，松香會軟化并填充到纖維之間的空隙中，這個過程被稱為“上膠”或“施膠”。通過這種方式，紙張的抗水性得到了增強，墨水滲透的問題得到了有效解決，同時，紙張的強度和平滑度也得到了改善，伸縮度也相應減少。

3、涂料工業的應用

松香在涂料工業中發揮著至關重要的作用。由于其良好的溶解性，松香能夠輕松融入各種有機溶劑中，并形成具有光澤的漆膜。這使得松香成為油漆涂料不可或缺的基本原料。在油漆中加入松香，不僅能賦予其鮮艷的光澤，還能加速干燥過程，并使漆膜更加光滑且不易脫落。

4、油墨工業的應用

松香在油墨工業中扮演著載色體的角色，其存在顯著增強了油墨與紙張之間的附著力。若油墨中缺少松香，印制出的墨跡將顯得色調沉悶，字跡模糊，嚴重影響印刷質量。

5、粘結劑工業的應用

松香酯和氫化松香酯是粘結劑工業中的關鍵原料，它們可制成熱熔性粘合劑、壓敏粘合劑以及橡膠增粘劑，廣泛應用于多個領域。

6、橡膠工業的應用

松香在橡膠工業中扮演著軟化劑的角色，能夠提升橡膠的彈性。此外，歧化松香鉀皂還是合成橡膠的重要原料。

7、食品工業的應用

松香在食品工業中有著獨特的應用。例如，氫化松香甘油酯與天然糖膠樹膠、蠟、醋酸乙烯等成分在加熱溶融后，再加入香料、砂糖及色素等，即可精心制成口香糖。此外，在屠宰場中，經過脫毛機械處理的豬、牛、羊等動物體和頭部，往往會殘留一些毛發。這時，一種由88-94%的熔融松香和6-12%的棉籽油組成的脫毛劑便能派上用場，它能有效去除這些殘留的毛發。

8、電氣工業的應用

在電氣工業中，松香也發揮著重要作用。它常與光亮油混合，配制成絕緣油，用于電纜上的保護膜，以增強其絕緣和耐熱性能。此外，松香還可以與電木及其他人造樹脂結合，制成絕緣清漆，廣泛應用于電氣設備的涂裝和保護。

9、建筑材料工業的應用

在建筑材料領域，松香同樣展現出其多功能性。它常被用作混凝土起泡劑，為建筑提供必要的起泡效果。同時，松香還是地板花磚粘結劑的重要成分，確保磚塊與地面之間的牢固結合。此外，松香也被廣泛應用于氯乙烯石棉瓷磚的粘結，以及與亞麻油、碳酸鈣、木炭、顏料等混合制造地氈瓷磚，為建筑行業提供多樣化的材料選擇。

10、焊接助劑

金屬在接觸到空氣后，其表面會自然生成一層氧化膜。隨著溫度的升高，這層氧化膜的厚度也會逐漸增加。然而，這層氧化膜會阻礙液態焊錫對金屬的浸潤，就像玻璃上的油污會使水無法浸潤玻璃一樣。為了解決這一問題，我們使用了一種特殊的材料——焊劑，也被稱為助焊劑。助焊劑在焊接過程中發揮著至關重要的作用：

a、去除氧化膜：助焊劑中的特定物質會與氧化膜發生還原反應，從而有效地清除它。反應的生成物會形成懸浮的渣，這些渣會漂浮在焊料表面，便于后續清理。

b、防止再氧化：助焊劑在熔化后，其液態形式會覆蓋在焊料的表面，形成一層隔離膜，從而有效地防止焊接面的進一步氧化。

c、降低表面張力：助焊劑能夠增加焊錫的流動性，進而提升焊錫對焊件的濕潤性能。

改性松香

松香經過雙鍵反應，引入特定的基團，從而得到一系列改性產品。這些產品包括氫化松香、聚合松香、歧化松香以及馬來松香等。經過改性后的松香，其性質更加穩定，有效改善了原始松香易被氧化、軟化點低以及在溶劑中易結晶等不足。因此，在眾多工業領域中，改性松香都得到了更為廣泛的應用。

1、氫化松香

氫化松香是通過松香內樅酸型樹脂酸的共軛雙鍵在催化劑的作用下，經過特定的溫度和壓力處理，使得部分或全部雙鍵被氫氣所飽和而得到的產物。若松香僅部分雙鍵被氫飽和，則被稱為二氫松香，亦即通常所說的氫化松香。而當松香的所有雙鍵都被氫飽和時，則被稱為四氫松香或全氫化松香。氫化松香中，二氫樅酸的含量約占75%，而在全氫化松香中，二氫樅酸的含量降低至1-14%，同時四氫樅酸的含量則上升至66-80%。經過氫化處理后的松香，其抗氧化性能得到顯著提升，脆性減小，熱穩定性增強，且顏色變淺。

2、歧化松香

在松香作為丁苯橡膠乳化劑的應用中，我們發現脫氫樅酸和二氫樅酸能顯著加速丁苯聚合，而共軛雙鍵型樹脂酸的存在則會導致丁二烯和苯乙烯的聚合速度顯著減慢，非共軛雙鍵型樹脂酸的影響則相對較小。由于普通脂松香中含有的共軛雙鍵型樹脂酸比例超過70%，因此，為了減弱其對橡膠單體的阻聚作用，需要將其轉化為脫氫或氫化樹脂酸。通過歧化反應，可以有效地降低松香中共軛雙鍵型樹脂酸的含量，同時增加脫氫和氫化樹脂酸的含量。歧化松香中，脫氫樅酸的含量通常超過45%。

3、聚合松香

聚合松香是松香改性產品中的關鍵種類之一。它展現出高軟化點、淺色澤、無結晶特性，以及出色的抗氧性。在有機溶劑中，其粘度更高，同時酸值保持較低。松香中的樅酸型樹脂酸因含有共軛雙鍵而發生聚合反應，通常在酸性催化劑的作用下生成聚合松香。最終產物為樅酸型樹脂酸的二聚體，其比例在35%左右，對應于軟化點低于140℃的聚合松香。若軟化點高于150℃，則二聚體含量可達80%，此時被稱為二聚松香。

4、馬來松香

馬來松香，作為松香的高效改性產品，是通過松香與馬來酐的化學反應精心制備而成的。自本世紀三十年代問世以來，其應用領域逐漸擴展至造紙、油漆、油墨等多個行業。在造紙業中，它作為強化施膠劑的使用，不僅顯著提升了施膠效果，還實現了松香用量的節省。近年來，隨著技術的進步，馬來松香及其衍生物的應用領域進一步拓寬，涵蓋了建筑、化工及有機合成等多個新興領域。

松香樹脂的加工工藝

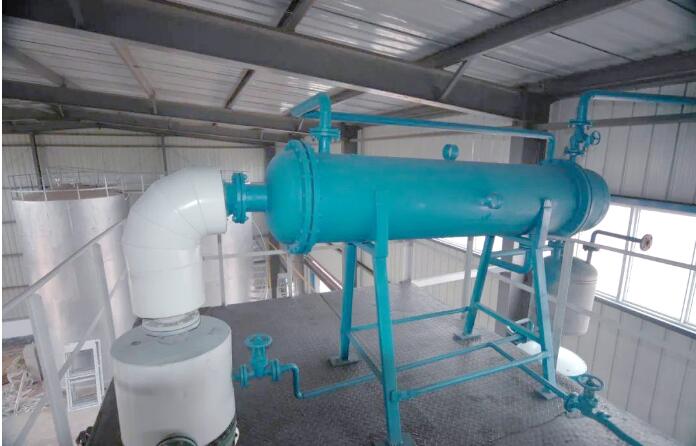

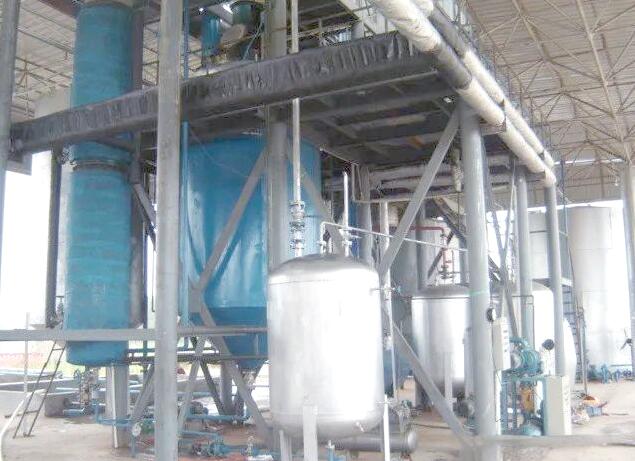

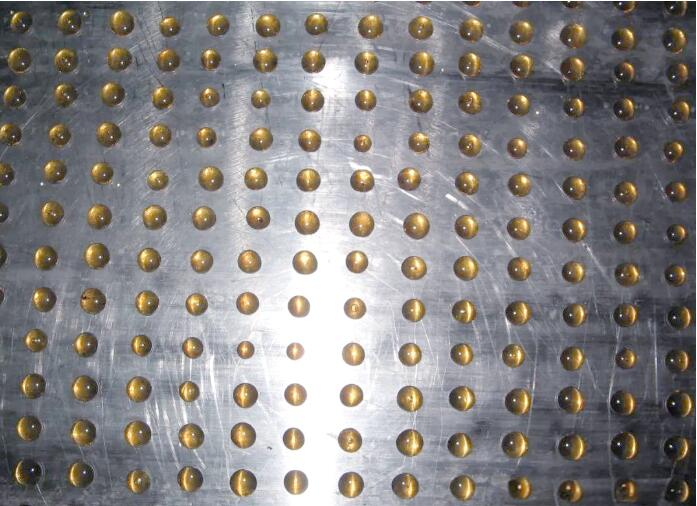

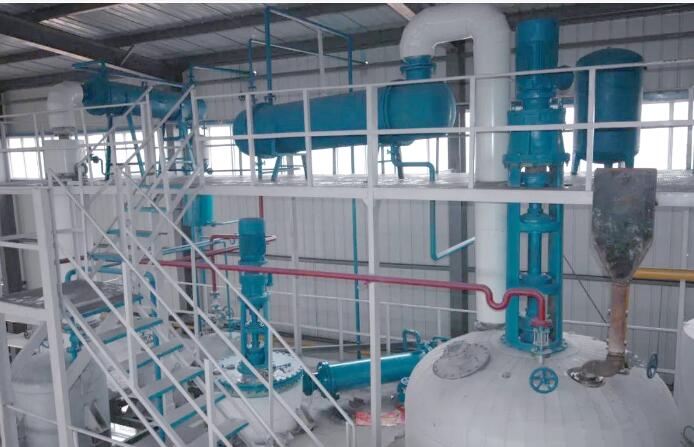

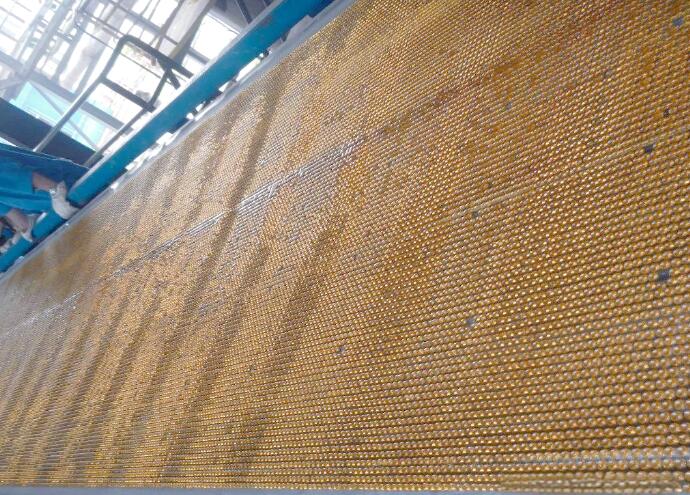

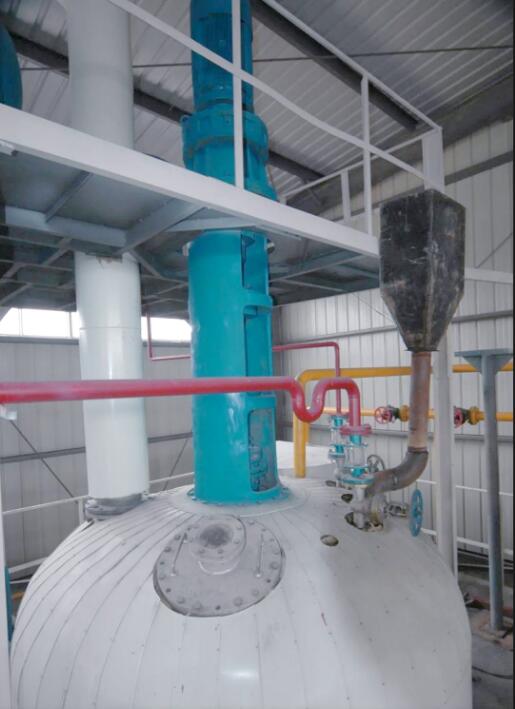

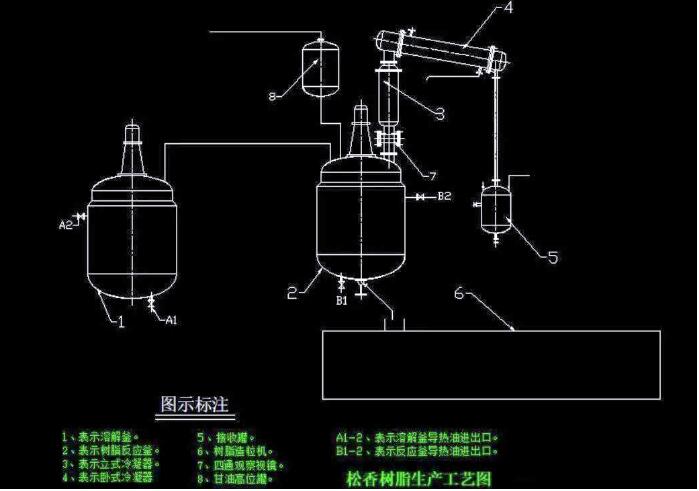

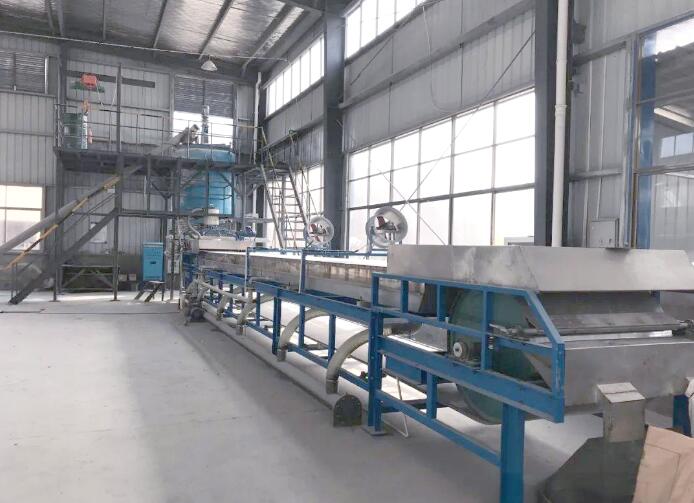

在催化劑的存在下，脂松香經過高溫和惰性氣體的保護，進行改性反應。這一過程需要一系列的設備，包括導熱油鍋爐、蒸汽發生器、真空機組、反應釜、回流柱、冷凝器、接收罐、高位槽和儲罐，并通過相應的管道和泵閥構成完整的加工系統。當松香樹脂制作完畢，會經過造粒機進行成型，隨后進行裝袋包裝。

LQCB/WQCB瀝青保溫泵?是一種用于輸送高粘度保溫瀝青的泵。LQCB/WQCB瀝青保溫泵適用于輸送無腐蝕性、不含固體顆粒、在常溫下有凝固性的介質，如輸送重油、瀝青、膠類、樹脂、石蠟、松香及性質類似的液體，此泵具有良好的自吸性能。

LQCB/WQCB瀝青保溫泵按工作溫度分為三種材質：

一類泵體材質HT200，齒輪、軸、套等采用優質碳結 [1]鋼制造，適用溫度200°C以內；

二類瀝青保溫泵體材質為碳結鋼45#，齒輪、軸、套等采用合金結構鋼制造，適用溫度300°C以內；

三類瀝青保溫泵體材質為合金結構鋼，齒輪、軸、套等采用合金工具鋼制造，適用溫度400°C以內的無腐蝕性、不含固體顆粒的重油、瀝青等各類在常溫下有凝固的以及高寒地區室外安裝的工藝過程中保溫的場合。

LQCB/WQCB瀝青保溫泵體設有空心夾層，并設有進出口法蘭，可用于導熱油、蒸氣、熱水等媒體對輸送的液體和泵進行加熱保溫及冷卻。

1、WQCB瀝青保溫泵與電動機采用彈性聯軸器連接，安裝在鑄鐵底盤上。

2、WQCB瀝青保溫泵的進出油口和加熱管進出油口，均采用標準法蘭連接（GB/T9116-2000）.

3、WQCB瀝青保溫泵的軸端密封采用多級回流式耐高溫填料密封，密封性能可靠。

4、WQCB瀝青保溫泵主要有泵體、保溫夾層、齒輪、前后蓋以及軸端密封裝置等主要零部件組成。泵體和保溫夾層等與高溫介質接觸部分的零部件材料均為材質為鑄鐵
