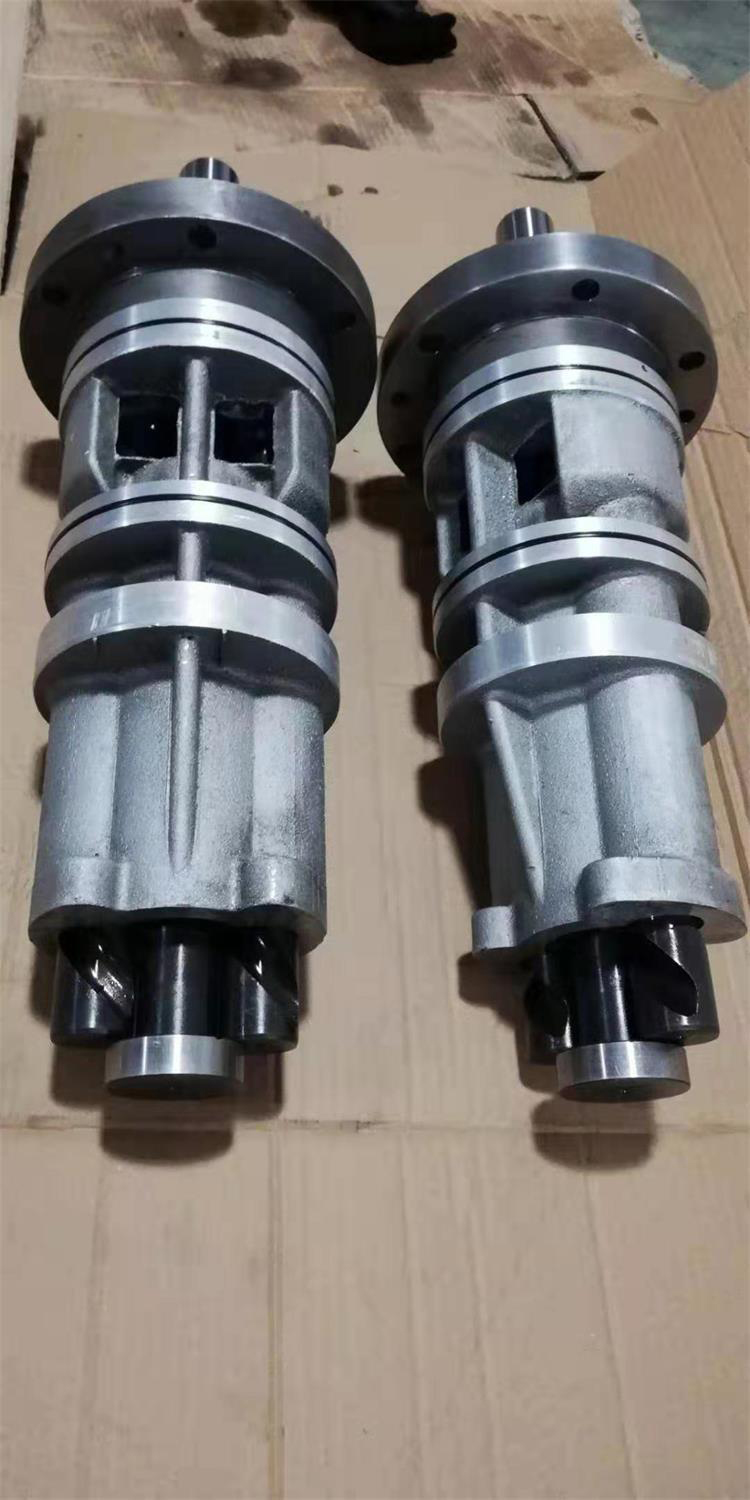

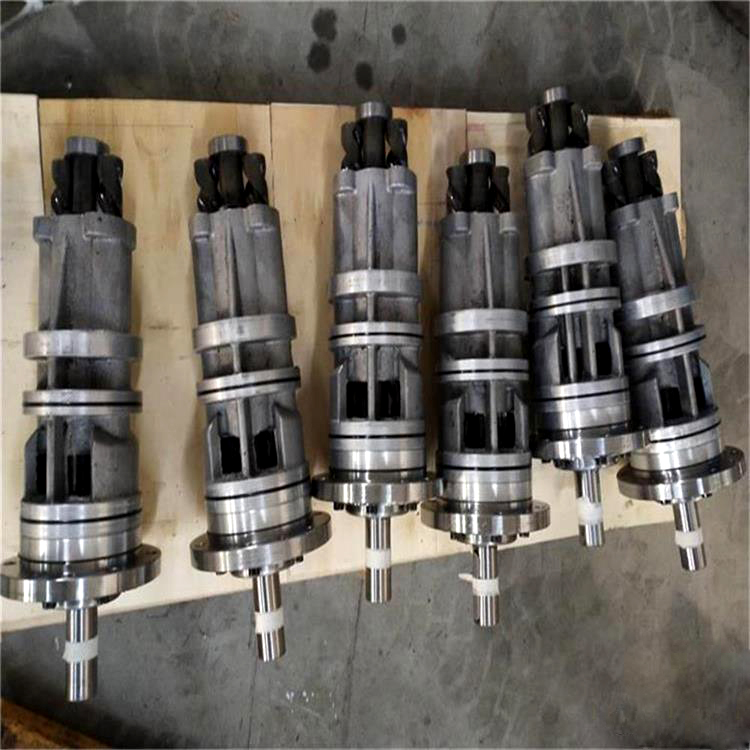

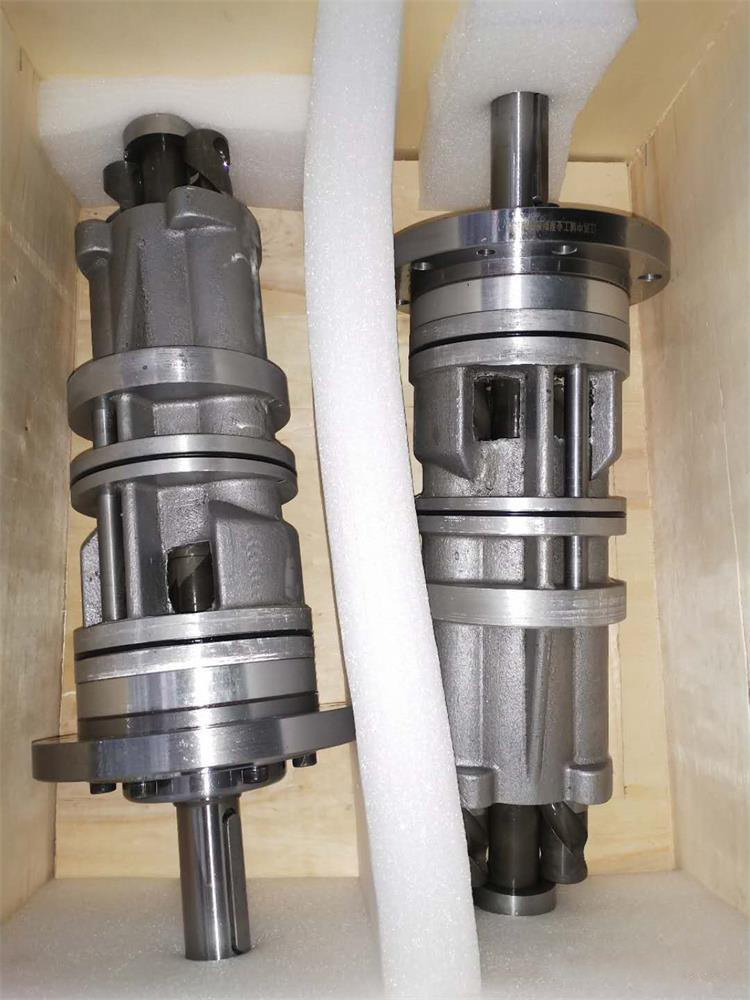

SNE/A280R46U12.1W2離心機HR500專用油泵

20世紀80年代,國內有實力的制鹽、制堿化工企業紛紛采用國外技術、進口設備來改變分離裝備的落后狀況。但隨著時間的推移,這些進口設備因長年運轉,大修題目就擺到了議事日程。浙江巨化股份有限公司于1986引進一臺日本月島Ｐ-500/2雙級推料離心機,用于燒堿生產中的鹽堿分離。經過近20年的運行,離心機的液壓系統已趨于老化,推料次數、處理能力等技術指標明顯下降,影響了機器的正常使用。為此,2003年3月,該公司委托浙江輕機實業有限公司大修改造該機。拆開后,經認真分析,發現轉鼓、軸、機座、收集罩等部件可繼續使用,而且轉鼓等材質較好,有相當大的利用價值。因此這次大修改造液壓系統。

Ｐ-500/2離心機液壓系統存在的題目日本月島Ｐ-500/2離心機采用雙油泵供油(2臺Ｂ52-4Ｌ螺旋泵(川崎)),該油泵額定油量為218Ｌ/ｍｉｎ,壓力為20ＭＰａ。與之相配套的2臺油泵電機型號為ＭＬＡ3164Ｄ,功率為11ｋＷ,轉速為2930ｒ/ｍｉｎ。采用雙油泵供油存在以下4個題目:

(1)雙油泵供油結構較為復雜。由2臺油泵電機、2個油泵座、2個彈性聯軸節等組成,且在電器的控制上需要用兩套裝置,占用空間也較大。

(2)雙油泵供油協調性較差。油泵供油排量直接影響了推料次數,以分離鹽堿為例,推料次數ｉ決定了分離后鹽里含堿、堿里含鹽等技術指標的好壞。推料次數ｉ由下列公式求得:ｉ=ｑｎ/ｖ,式中:ｑ—油泵的排量,ｍＬ/ｒ;ｎ—油泵的轉速,ｒ/ｍｉｎ;ｖ—活塞移動的體積,ｄｍ3。在上式中活塞移動的體積是確定的,所以只要改變壓力油的排量,就可以調整推料次數。按油泵的額定油量218Ｌ/ｍｉｎ計算,理論推料次數應為40次/ｍｉｎ,均勻1次為5.45Ｌ。若兩泵同時開啟,推料次數應為80次/ｍｉｎ,但有時會存在這種情況,即隨著所分離物料特性的變化,開一臺油泵時推料次數太慢,而開兩臺油泵又太快的現象;而且兩臺泵同時開啟時,噪聲也比較大。經測試,單泵的噪聲為84ｄＢ,而未檢驗前,雙泵的噪聲為104ｄＢ。

(3)用雙油泵供油能耗大。它所配的兩只油泵電機總功率為11ｋＷ×2=22ｋＷ,而在實際使用中,電機功率是偏大的。

(4)標準化、互換性較差。由于標準不同,零件、標準件損壞后不能得到相應的配套,進口件的價格又十分昂貴,而且供貨周期長、進口備件程序多。

液壓系統的改造措施

目前國內有大流量、低壓的三螺桿泵,規格有500Ｌ/ｍｉｎ、400Ｌ/ｍｉｎ、300Ｌ/ｍｉｎ等。本次對液壓系統改造是將原雙油泵供油改為單油泵供油,選用江蘇中鋮螺桿泵廠生產的SNE/A280R46螺桿泵//SNE/A280R46U12.1W2螺桿泵,排量為500Ｌ/ｍｉｎ,油壓為16ＭＰａ。與之相配的油泵電機為Ｙ160Ｌ-2,功率為18.5ｋＷ,轉速為2930ｒ/ｍｉｎ,由于系統壓力 調定為2ＭＰａ,所以該螺桿泵完全能滿足使用要求,只是所有的連接部位、零件、連接閥等都需要做相應的變動,重新進行設計,尤其是泵座,需要考慮到以后油泵的互換性。可以根據不同的推料次數,選用各種不同油量的油泵,這樣可以大大節約能耗。本套裝置的設計,假如用戶要求用50次/ｍｉｎ的推料次數,則不必從80次/ｍｉｎ直接降下來,而可選用流量為　　系統液壓油通過油泵2輸送進進液壓缸,液壓缸里的活塞通過左右移動來達到推料的目的,這部分稱作機械推料換向機構1。從油泵出來的液壓油,大部分進進油缸,但隨著物料性質的不同和分離后品質的好壞,要求推料次數需要可快可慢,其中有一小部分油可通過截止閥4微調回到油箱。為了保護整個系統,在管路上需要安裝一個先導型溢流閥300Ｌ/ｍｉｎ的泵,再通過截止閥進行微調。能耗低,且適用范圍大。3,以保護系統,同時需增加一個過濾器5和油冷卻器等

離心機部分配套用戶如下

（1）湘潭惠博離心機有限公司    配套型號：SNE/A280R46U12.1W2

（2）湘潭分離機制造有限公司    配套型號：SNE/A280R46U12.1W2

（3）湘潭縣湘達離心機有限公司    配套型號：SNE/A280-46

（4）江蘇捷達離心機制造有限公司   配套型號：SNE/A280-46

（5）廣州重離江北機械有限公司    配套型號：SNE/A280R46U12.1  SNE/A280R46U12.1W2

（6）重慶江北機械離心機有限責任公司   配套型號：SNE/A280-46  SNE/A280R46 SNE/A280R46U9W2

（7）湘潭裕豐離心機有限公司    配套型號：SNE/A280R46U12.1W2

（8）湘潭通用離心機有限公司    配套型號：SNE/A280R46W2
