立式螺桿泵型號

3NS120R54U12.1/3NS120R54U12.1W21/3NS120R54U12.1W2

流量：250L/min   壓力：0.6MPa

轉速：2900r/min 軸功率：4.6KW

粘度：32mm2/s  NPSHr：6.4m

出廠編號：C100046 出廠日期：2010年06月

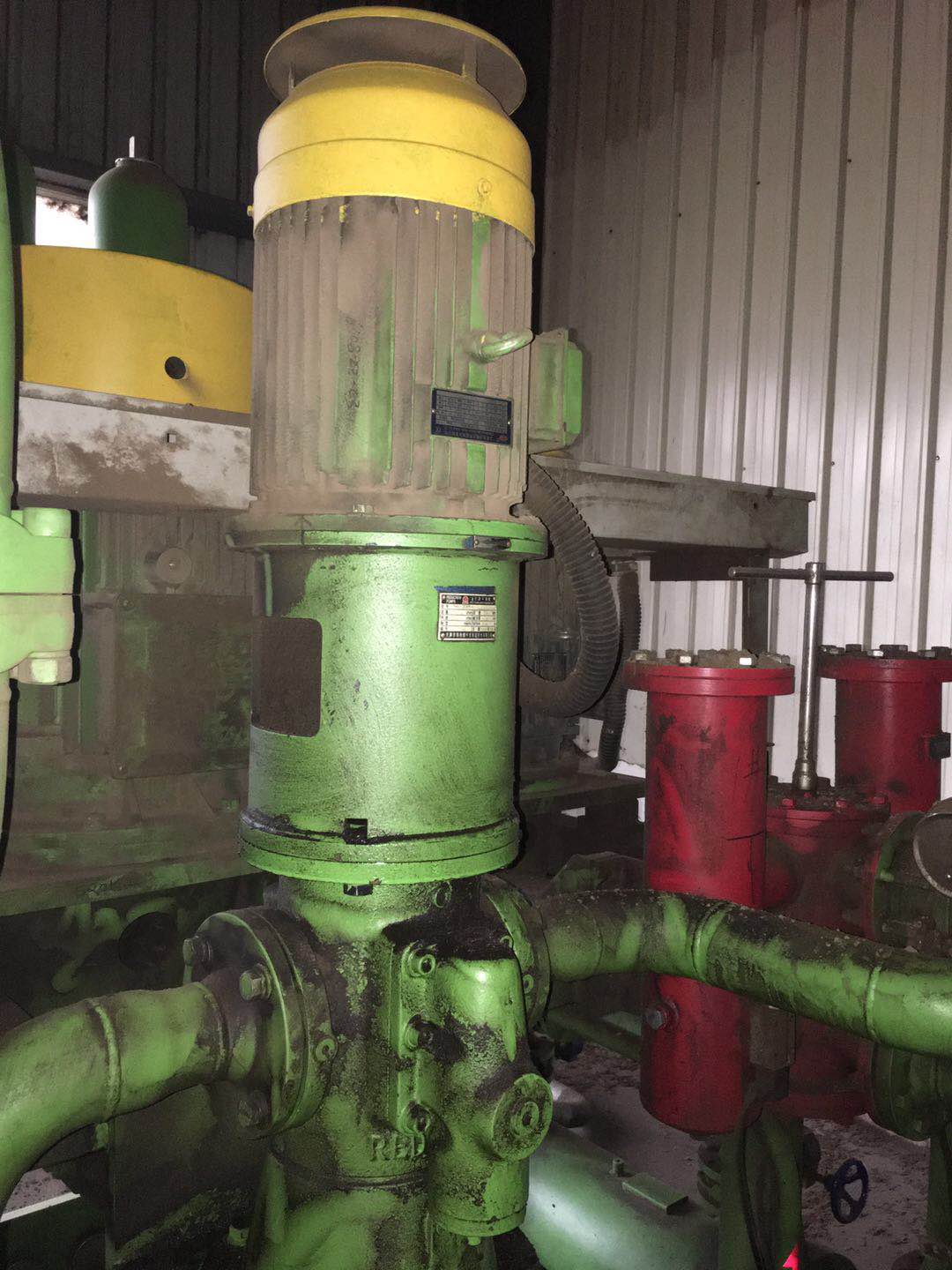

上圖為我司用戶正在使用的3NS120R54U12.1螺桿泵

SN系列三螺桿泵應用行業：

1、在供熱設備，燃燒系統，燃燒器系統，鍋爐供熱系統，火力發電廠中用做燃油噴油噴燃泵。柴油，燃油供應和輸送泵，裝車泵卸油泵，倒灌泵。

2、在冶金鋼鐵廠行業用做潤滑系統潤滑泵，在液壓系統中用做供油泵，液壓泵，在燃燒系統中用做噴燃泵，在油庫用做輸送倒灌泵。

3、在機械機器潤滑，齒輪傳動潤滑，大型油膜軸承，供油循環冷卻系統用做供液泵，供油泵，增壓油泵，循環泵，潤滑油泵，和遙控馬達泵，三螺桿油泵裝置。

4、在液壓電梯升降機工業中，液壓傳動裝置上用做液壓泵，在化學化工行業用做樹脂，顏料，乳膠，油墨，油漆，，石蠟的輸送。

5、在石油煉油廠煉化行業用做輸送原油，重油，渣油。瀝青，焦油，乳膠漆，用做高溫粘性產品的精煉流程，如瀝青，真空塔底油料以及殘余燃油裝載，輸送和供液泵。

6、在油輪，貨油船舶，商船和許多戰斗艦艇的輪機艙上，港口碼頭原油管道服務以及駁船于船舶的采集，增壓和裝載中用做輸送，增壓，燃油噴射，和主機潤滑泵，潤滑油泵，以及船用液壓裝置泵，船用液壓泵，錨機液壓絞車驅動泵。

7、在船廠，機械制造廠，如分離機，增壓器，發動機等，油品輸送系統，燃油處理系統，潤滑油系統，推進系統中的潤滑和液壓系統中也廣泛的應用。

8、在油田以及海洋平臺的工業領域也有廣泛的應用，如輸送原油，乳膠漆。

9、在食物工業中用于油脂廠，酒廠，食物廠，輸送食用油，動物油，酒精，蜂蜜，糖汁，牙膏，牛奶，奶油，巧克力。

10、在建材行業用于，玻璃廠，陶瓷廠，耐火材料廠，水泥廠的窯爐中用做點火油泵，重油燃燒泵等。

SN系列三螺桿泵組選型配置須知及使用開機注意事：

1、 嚴禁無介質空轉，啟動開車前請務必加入潤滑性介質或輸送介質。

2、 嚴禁   雜物焊渣等進入泵腔內，務必保持泵腔和管道內部的清潔度。

3、 嚴禁使用管道過濾器或Y型過濾器裝置，配置過濾器請保證過濾面積是泵進口通徑截面積的20-30倍。并依據介質的清潔度正確配置過濾網的目數。

4、 嚴禁泵的進出口管道與泵的進出口管道不匹配，管道通徑配置   和泵的進出口通徑一致。以免發生汽蝕或無法自吸。管道過細必定導致汽蝕，從而使泵處于吃不飽的狀態下工作，導致三螺桿泵組流量壓力下降甚到是異常的振動和噪音，長時間運行還將導致卡泵和螺

桿泵的嚴重?fù)p壞。

5、 三螺桿泵的安裝高度   充分考慮泵的汽蝕條件和泵的自吸能力（汽蝕余量與介質粘度轉速和螺桿的導程有關）

6、 由于包裝 運輸 起吊 裝卸以及管道螺栓緊固的作用可能易使泵的原出廠定位產生變化甚到嚴重錯位，所以三螺桿泵組管系配置安裝固定完畢后，   要在啟動開車之前重新檢查三螺桿泵和電機的同軸度。

7、 嚴禁背壓?jiǎn)?dòng)開機和關閉進口出口閥門的情況下啟動開機。

8、 嚴禁不符合泵旋轉標識的方向啟動旋轉。

9、 雙泵并聯   在泵的出口和進口加單向閥，以防止介質倒流驅動三螺桿泵反轉。

10、嚴禁隨意調整   閥螺栓。   閥僅作為保護泵的   和電機功率與泵工作狀態的匹配，嚴禁作為調壓閥和溢流閥使用。

SN三螺桿泵是無脈動軸向輸送具有一定潤滑性介質的定量容積式低壓轉子泵，適于輸送燃料油、潤滑油、液壓油、礦物油等油類和具有潤滑性的流動性液體。

工作原理

SN三螺桿泵是無脈動軸向輸送具有一定潤滑性介質的定量容積式低壓轉子泵，適于輸送燃料油、潤滑油、液壓油、礦物油等油類和具有潤滑性的流動性液體。

所輸送的介質中不得含有任何磨料顆粒和對泵材料有腐蝕的物質。SN三螺桿泵由特殊型線（擺線）構成的螺旋型面，當電機或馬達驅動主動螺桿轉動時，其不斷運動的各個密封腔室逐漸形成真空，液體在大氣壓的作用下由吸入口吸入并沿軸向連續、無脈動的輸送到排出口，無攪拌、乳化現象。形成排出壓力的能力取決于系統負載和螺桿密封腔的數量，同時也與輸送介質的粘度以及驅動轉速也有一定的關系。

SN三螺桿泵特點

1.轉子液壓平衡，振動小，噪音低。

2.輸出穩定，無脈動。

3.率。

4.具有很強的自吸能力。

5.零部件采用通用性強的系列化設計，具有多種安裝方式。

6.結構緊湊，體積小，重量輕，可在較高轉速下工作

輸送介質種類

a.潤滑性液體：如機械油，滑油，重油，渣油

b.低潤滑性液體：如輕柴油，重柴油，含蠟稀油

c.粘性液體：如各種合成橡膠液和人造膠液，乳化液

·在供熱設備中用做燃油，燃油供應和輸送泵。

·在機械工業中用做液壓，潤滑和搖控馬達泵。

·在化學石油化工和食物工業中用做裝載，輸送和供液泵。

·在船舶上用做輸送、增壓、燃油噴射和潤滑油泵以及船用液壓裝置泵。
