輪機調速器油壓裝置中三螺桿泵

1.概述

水輪機調速器及油壓裝置是用于對水輪機進行調節的水電站主要設備之一。它通過微機的、電氣的、液壓的或機械的部件完成發電機組的轉速調整，負荷調整，頻率自動控制及調頻，調相的運行要求。

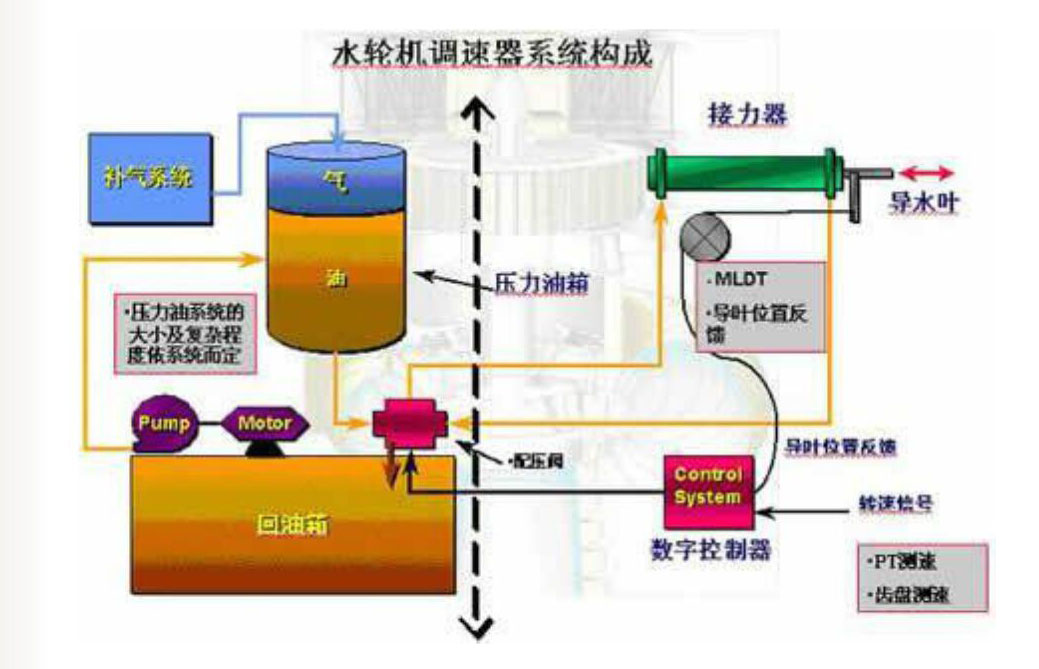

調速器一般由電氣柜、控制器和執行機構三大部分組成。油壓裝置是調速器中液壓部分的貯能裝置。按功能分，調速器和油壓裝置包括：測速裝置、緩沖裝置、電調電氣裝置、電液轉換器(電液伺服器)、油泵、閥、自動補氣裝置、油位信號裝置及壓力缸、受壓鑄件等。

中小型水利發電設備已實施出口產品質量許可制度，未取得出口質量許可證的產品不準出口。

2.分類及特點

調速器基本上分為機械液壓調速器、電氣液壓調速器和微機液壓調速器三類。目前，我國出口的調速器和油壓裝置有以下幾種類別和規格。

(1)W系列調速器。W系列調速器是以微處理機為控制器的并聯PID型調速器。適用于混流式、軸流定槳及轉槳式水輪機。該系列調速器按主配直徑分，有50，80，100，150mm；按調節方式，有雙調(WST)、單調(WT)。如WST-50，表示主配直徑50mm，雙調的以微處理機為控制器的并聯PID型調速器。

(2)SKD系列調速器。該系列為電液調速器，可對水電機組進行轉速調整、負荷調整、頻率自動控制，亦可滿足調頻和調相的要求。有手動和自動運行方式。另外，設有故障鎖定，二段關閉等保護裝置。

該系列調速器以主配直徑或調速功的大小及調節廣度不同分類。如SKDT-1800表示單調，調速功為1800kgm。SKDST-150表示雙調，主配直徑為150mm。

(3)YT系列調速器。YT系列機械液壓自動調速器管用于混流式、軸流式水輪機組的調節和不同的調軸安裝方向，亦適用于導水機構不同的開頭方向。該系統裝有自動補氣裝置，能滿足沒有氣源的小型電站的需要。還設有可靠的保護裝置。該系統調速器以調速功的不同分類。如YT-1000，表示調速功為1000kgm。

(4)YTT系列調速器。YTT系列特小型機械液壓調速器是為小型反擊式水輪機組配套而制造的。有手動、液壓手動和自動運行方式。特點是自動化水平高、調節性能優良，可實現少人值班。

該系列調速器也是以調速功分類。如YTT-35，表示調速功為35Kgm。

(5)傳統機械液壓調速器。該類調速器采用傳統的液壓機械調速方式，不同于微機和電液類型調速器，主要適用于老水力發電機組替換設備。該系列調速器以主配直徑分類。主要有T-100、ST-100及CT-40幾種。

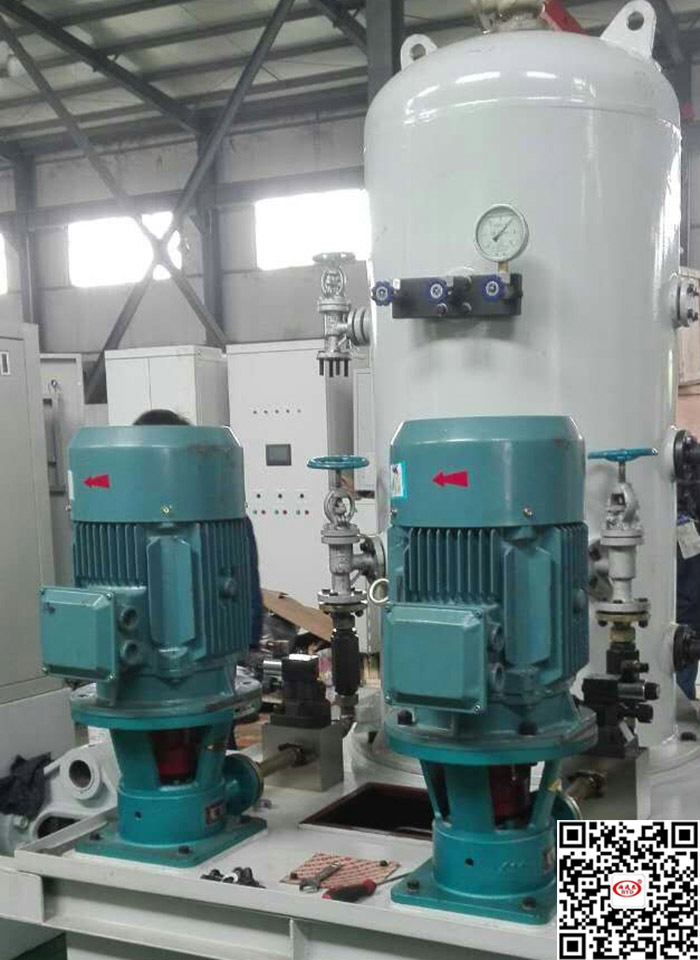

(6)油壓裝置。油壓裝置是保證液壓類調速器正常工作必不少的設備。該裝置已經列入我國統一設計產品，具有標準化高，結構緊湊的特點。油壓裝置分為整體式和分離式兩系列，分別以HYZ和YZ表示。其規格型號以壓力缸的容積分類。如HYZ-0.3，表示整體式，壓力缸容積為300L的油壓裝置。我國出口的調速器及油壓裝置除以上幾個系列外，各生產廠還可根據用戶要求進行設計和制造。

調速器油泵，油壓裝置油泵對照表
