一、產品簡介：

產品概述：

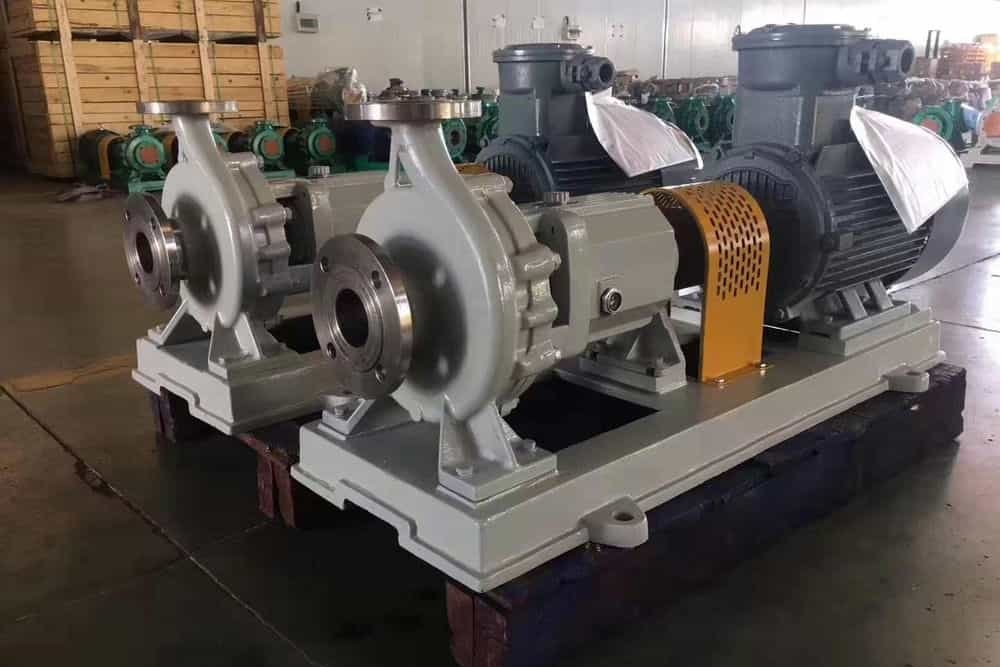

HTIJ化工流程離心(堿)泵是單級單吸懸臂式離心泵，在TI泵的基礎上升級創新而成，是替代IH，TI的新型標準化工流程泵。該泵為單級單吸懸臂式結構，其在設計上，采用了****的水力模型，具有較高的效率，比IH泵提高了5%，是節能型產品。

在結構設計上借鑒了美國ANSI標準，加粗了軸徑，加長了懸臂比，消除了IH泵軸的強度不夠、經常斷軸的弊病，提高了運行穩定性，降低了維修費用和運行成本。參照了美國API682標準對機械密封和密封腔結構進行了不斷的探索和改進，研制出的179系列靜止式耐腐耐磨機械密封成功地使用于純堿，氯堿，制鹽，冶金，造紙，環保等行業及易結晶，多顆粒的工況。還可以采用API610推薦的密封形式。

經過十幾年的改進與擴展型譜，HTIJ泵的使用范圍不斷得到擴展，目前已有100多個規格，該泵具有耐腐、耐磨、耐高溫、不氧化、機械強度高、運轉平穩、結構合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點。基本覆蓋2.0MPa的壓力，300℃溫度下的所有化工流程應用。是與CZ，ZA并列的國內應用較廣泛的三大化工流程泵系列之一。

產品優點：

1.HTIJ型化工流程離心(堿)泵是本公司在IH泵的基礎上升級創新而成的標準化工流程泵，是根據IS02858/GB5662標準自行設計研發的，技術指標達到國內外同類產品水平；

2.泵體、泵蓋、葉輪等過流部件均采用優質不銹鋼材料，新工藝一次精密鑄造而成，無雜質，無氣孔，沙眼，可選用2205雙相不銹鋼等優質合金耐磨材料；

3.軸封為自行研制的179系列靜止式耐腐耐磨機械密封，可選用單端面，雙端面機械，集裝式，填料動力密封，對磨的密封面材料可選：硬質合金，碳化硅等材料，以滿足各種工況要求；

4.耐腐耐磨設計，可輸送漿料，結晶，懸浮物顆粒小于3mm，含固量小于10%的液體；

5.加粗了軸徑，加大了軸承，加長了軸承箱，有效增大的泵軸的扭距，可有效承載大比重，易結晶介質，不會出現過載，斷軸等現象；加大了儲油室潤滑油量，軸承箱散熱片，有效降低了軸承運行溫度，提高了軸承使用壽命；

5.泵體為軸向吸入，徑向排出。泵體上鑄出支撐腳，直接固定在底座上，泵蓋通過止口固定在懸架體上，泵體和懸架體將泵蓋夾緊。在檢修時拆除懸架體與泵體之間的連接螺母，泵的傳動部分便可從泵體中退出，無需拆卸進出口管路。對于大規格泵，泵聯軸器和電機軸之間有一中間加長節，在檢修時電機不必移動，拆下中間加長節，傳動部分即可退出泵體，這是國際上通用的化工泵結構，可與標準化工離心泵互換，方便用戶使用；

產品用途：

堿和無機鹽：氨堿法、聯堿法生產的氨鹽水母液，純堿，電解液，隔膜堿和離子膜工藝生產的苛性堿、氯化物和次氯酸鹽，硫化堿，硫酸鹽，過氧化氫等。

有色金屬冶煉:電解銅鎳的電解液，生產鋁的鋁酸鈉液，生產鈷的酸霧液，生產鋅的礦漿液，生產釩的釩酸銨，生產黃金的酸霧液和硫脲液等。

鋼鐵工業：電鍍，酸洗，電泳漆等。

制酸工業：鹽酸，硝酸，硫酸，磷酸，磷酸料漿，醋酸等。

石油化工：石油的煉制、裂解、分離，丁二烯，烷基苯，甲醇等。

合成纖維和塑料工業：滌綸，二氯甲烷，環氧氯丙烷，二氯丙烷，聚氯乙烯，二甲基甲酰胺等。

造紙工業：紙漿蒸煮液，綠液，白液，濃黑液，漂白液。

化肥工業：尿素，硝酸銨，碳酸氫銨，氯化銨，磷酸銨，氯化鉀，硫酸鉀等。

發酵工業：中間體，乳酸，檸檬酸，食品添加劑，啤酒，各種發酵漿液等。

環境保護：各種藥劑，含酸堿廢水等。

產品材質：與介質接觸的過流部件，常用材料如下:

0Cr18NI9,0Cr18Ni9Ti,1Cr18Ni9Ti,0Cr18Ni12Mo2Ti,1Cr18Ni12Mo2Ti,316,316L,0Cr17Ni4Cu4(沉淀硬化型不銹鋼)，0Cr25Ni6Mo3Cu2MnSi(雙相不銹鋼)，310S,20#合金，904，TA2（鈦）Ti/pd(鈦鈀合金)，Ni(鎳)，蒙乃爾合金等。

性能范圍：設計壓力：1.6Mpa、流量:2-1400m3/h、揚程：3-125m、功率：1.1-400kw

適用溫度：-20～200℃；雙端面密封冷卻裝置，可輸送介質溫度為300℃

注意事項：當介質比重大于1.3mg/cm3時訂貨時應說明，禁止空運轉。

堿液泵選型要注意什么,一般來說，堿液泵選型確定型號，材質的選擇，符合堿液泵在作業下，能夠正常使用且達到處理工藝需求，其他方面會考慮性能，比如，耐酸堿性，輸送效率，噪音，后面考慮泵成本，不同類型的泵，自然不一樣，因為有些泵同樣可以達到工藝需求，但性能、成本也會有較大差別。

01輸送堿液用什么泵?304不銹鋼泵可以用作耐堿泵嗎?

答：304不銹鋼泵在堿50%以內。堿液溫度在100攝氏度到200攝氏度會產生腐蝕，而且會產生應力腐蝕破裂。

02輸送堿液用什么泵?316不銹鋼泵可以用作耐堿泵嗎?

答：316可以使用輸送堿液及燒堿，但是需要注意的是兩種情況：1濃度30-50之間的堿液超過100攝氏度會產生腐2.濃度在80%超過100攝氏度會產腐蝕。

03輸送堿液用什么泵?氟塑料泵可以用作耐堿泵嗎?

答：氟塑料泵其材質過流部分采用聚全氟乙丙烯FEP又叫F46，在堿液以及燒堿任意濃度，200攝氏度以內不會產生任何腐蝕反應。

如果堿液或者燒堿里面有顆粒怎么選擇材料?

答：市場上的不銹鋼堿泵包括304與316材質的，含固量15%以內的堿，可以使用。

在化學工業中，氫氧化鈉(NaoH)基本上用作堿性液體，而輸送氫氧化鈉的泵也稱為氫氧化鈉泵或氫氧化鈉輸送泵。事實上，當使用堿液泵時，我們大多數人都使用自吸泵和磁力泵。在選擇輸送堿性液體的材料時，我們應該考慮液體的酸堿度。一般來說，酸堿度越高，不銹鋼比塑料好，因為不銹鋼耐堿，不耐酸。當氫氧化鈉濃度在30%-40%之間時，可選用聚丙烯材料制成的泵，當濃度達到48%時，應選用聚偏氟乙烯材料或不銹鋼材料。
