硫磺作為石化行業的中間產物，具有腐蝕性高、輸送困難、有毒等特點，液體硫磺的粘度受溫度影響較大，只有在特定溫度下才能保持良好的輸送特性，目前大部分企業采用在地下建造保溫硫磺池進行儲存，采用液下離心泵作為硫磺的輸送設備，目前液下離心泵在硫磺輸送中主要存在以下不足：

1、故障率高

由于硫磺池大約深4m左右，液下離心泵需要較長的傳動軸，在硫磺池長期浸泡過程中，傳動軸密封容易發生泄漏，造成故障。

2、維修困難

液下離心泵一般固定在硫磺池上方，泵體通過傳動軸侵入硫磺池內，因此在發生故障時，需要將整個泵體從池內全部取出，存在現場維修困難的情況。同時液體硫磺具有揮發性，因此在維修過程中，容易發生作業人員中毒事件。

技術實現要素：

本實用新型的目的在于提供一種液體硫磺輸送泵，以解決背景技術中存在的問題。

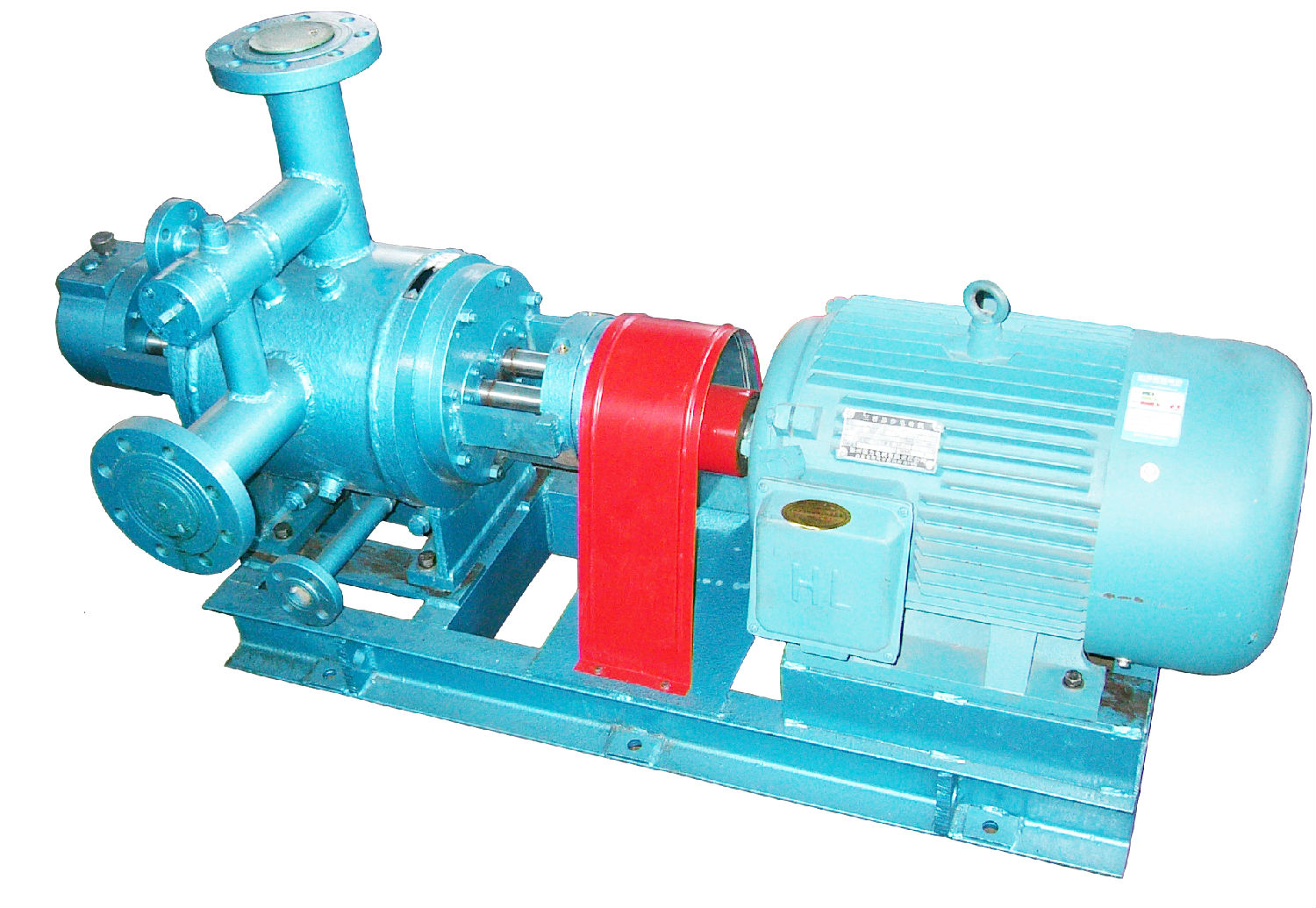

為實現上述目的，本實用新型提供如下技術方案：一種液體硫磺輸送泵，其特征在于：包括泵體、前軸承座、后軸承座、主螺桿軸、從螺桿軸、同步齒輪、密封函體、軸承和循環閥；所述循環閥與泵體采用整體焊接成型，所述泵體采用雙層焊接結構，高溫蒸汽通過泵體伴熱法蘭進入泵體夾層中對泵體進行全保溫，所述主螺桿軸和從螺桿軸的兩端分別通過軸承與泵體連接，前軸承座和后軸承座分別固定在泵體內部的前后兩側，主螺桿軸兩端分別通過密封函體與前軸承座和后軸承座連接，從螺桿軸兩端分別通過密封函體與前軸承座和后軸承座連接，前軸承座和后軸承座采用雙層焊接結構形成軸承座夾套層，冷卻水通過冷卻法蘭進入軸承座夾套層內，所述密封函體采用雙層焊接結構形成密封函夾套層，高溫蒸汽通過加熱法蘭進入密封函夾套層內，主螺桿軸和從螺桿軸的一端通過同步齒輪相互嚙合。

優選地，所述同步齒輪外部設有齒輪箱。

優選地，所述泵體與主、從螺桿軸之間設有襯套。

與現有技術相比，本實用新型的有益效果是：

液體硫磺輸送泵采用地面安裝，僅需要一根與泵體連接的管道浸入硫磺池內即可實現硫磺的輸送，具有故障率低、維護方便的特點，采用循環閥與泵體的一體化設計具有結構簡單，安裝方便，泄漏點少等特點。
